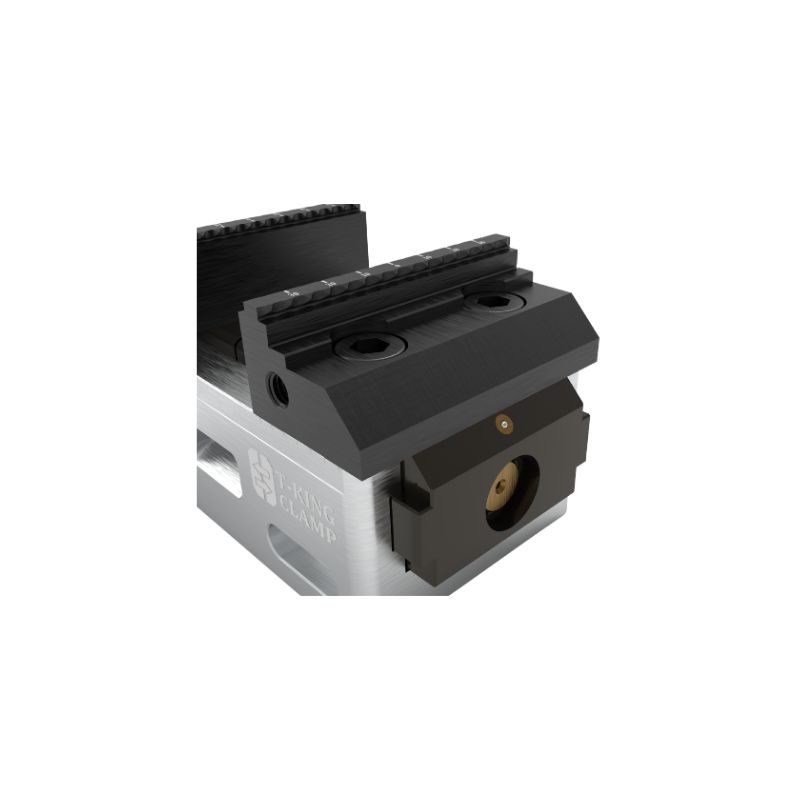

专利密封虎钳 - 防止铁屑进入，性能更可靠 - 专利丝杆润滑口 - 更易维护更长寿命

넳 넲

编号：TV80-0005

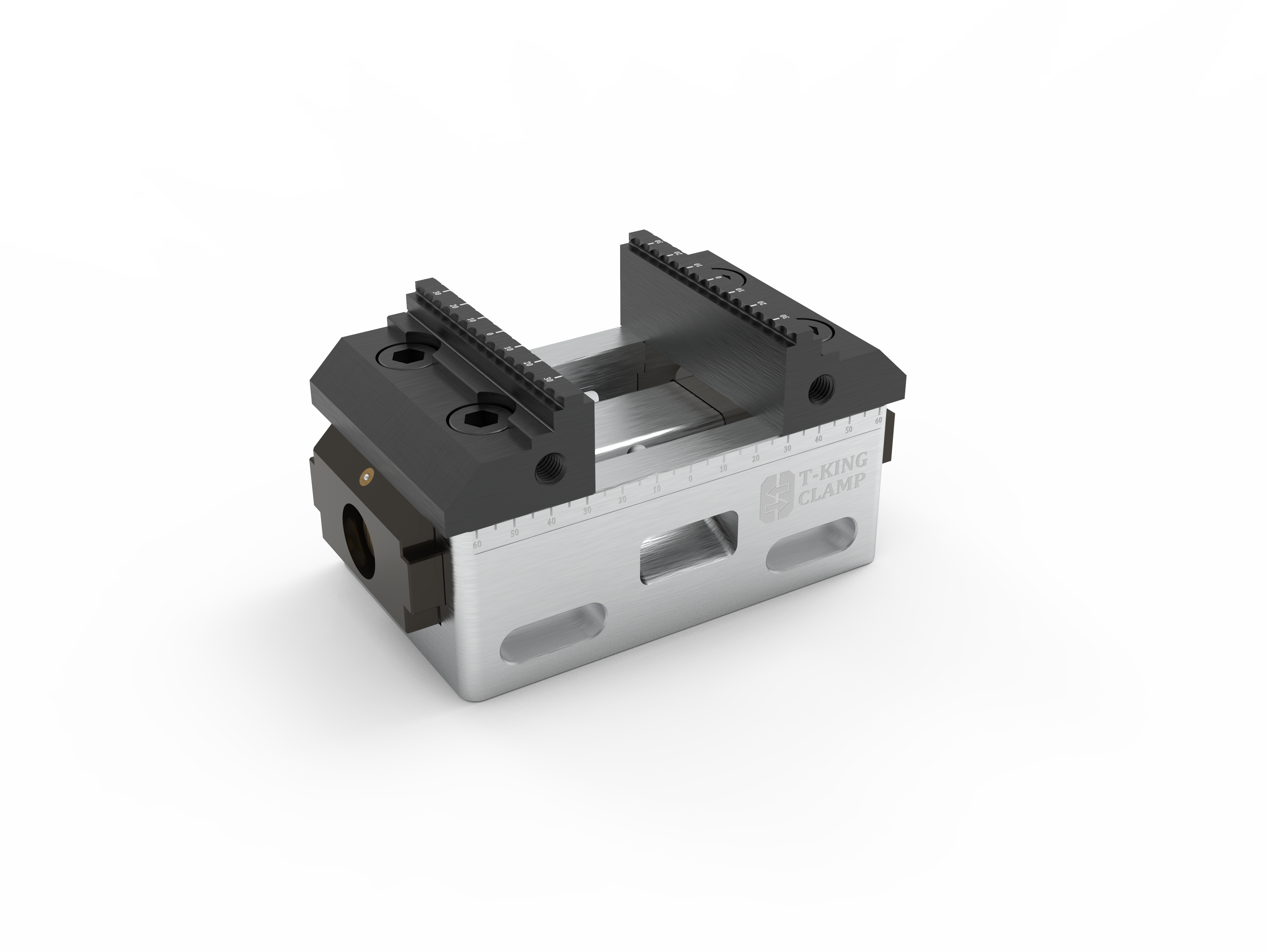

品名：V80封闭型虎钳

卓越性能

镀镍本体----更抗腐蚀

镀钛丝杆----更耐磨

激光雕刻尺----快速、精确预调整

大角度排屑口----用于排放冷却液和碎屑

侧边预留压板位置，装夹更灵活

钳顶订制刻线，以便⼩型⼯件准确就位

预留螺孔----用于安装辅助定位装置

高精度齿形爪----极高的夹持稳定性

丝杆润滑口----更易维护、更长寿命

可选配件

主要参数

材料Material：钢 Steel

外形尺寸Size: 130*80*47

夹持范围: 0-120mm

Clamping Range: 0-120mm

安装∅16拉钉配合TQ52手动快换卡盘

Install 4 ∅16 pull studs to compatible with TQ52 Manual Quick-Change Chuck

拉钉间距：52mm

52mm Pull Studs Spacing

夹紧力 Clamping Force: 25KN

最大扭矩 Max Torque：90Nm

重量 Weight：3.1kg

虎钳钳口

不同材质和形状的钳口，帮助客户快速实现工件的稳定夹持。

7种可选类型

编号	外形尺寸	特性	适用于
TV80-1001	40L x 80W x 31H mm	齿状硬质钳口 Hardened Serrated jaw	TV80自定心虎钳
TV80-1002	40L x 80W x 31H mm	光面台阶钳口 Smooth Step Jaw	TV80自定心虎钳
TV80-1003	40L x 80W x 31H mm	光面钳口 Smooth Jaw	TV80自定心虎钳
TV80-1004	40L x 80W x 29H mm	L型硬质钳口 L-shaped Jaw	TV80自定心虎钳
TV80-1005	40L x 80W x 33H mm	V 型多阶钳口 V-shaped Steps Jaw	TV80自定心虎钳
TV80-1006	40L x 80W x 33H mm	V型钳口 V-shaped jaw	TV80自定心虎钳
TV80-1007	40L x 80W x 31H mm	双排硬齿钳口 Double Hardened Serrated Jaw	TV80自定心虎钳
TV80-1008	45L x 80W x 33H mm	钢制软钳口 Steel Soft Jaw	TV80自定心虎钳
TV80-1009	45L x 80W x 33H mm	铝制软钳口 Al Soft Jaw	TV80自定心虎钳

∅ 16拉钉

使用拉钉，实现虎钳和T-king 手动零点定位系统的快速定位、夹紧。

1种可选类型

参考图片	编号	外形尺寸	特性	适用于
	TQ52-1001	16*37 mm	定位夹紧	Mini48、TV80 虎钳

工件止挡

标准手动夹持系统附件，快速将工件放置到 T-king夹持装置上。

2种可选类型
