编号:TQ52-0006

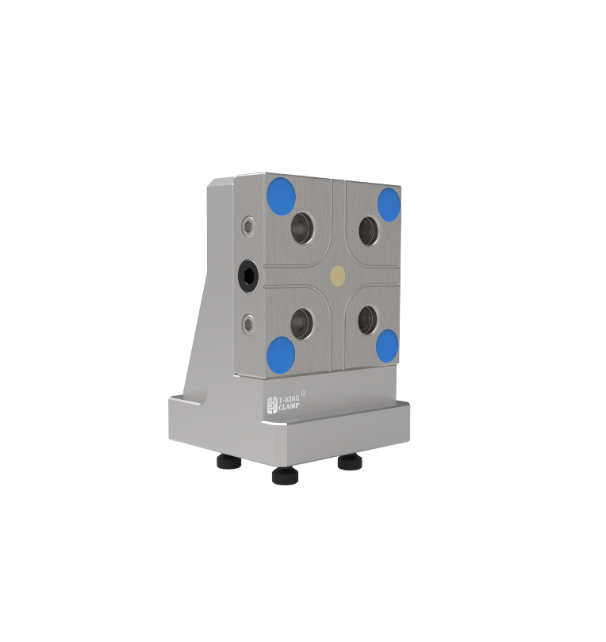

品名:Q52直角座
主要参数
材料:钢
Material: Steel

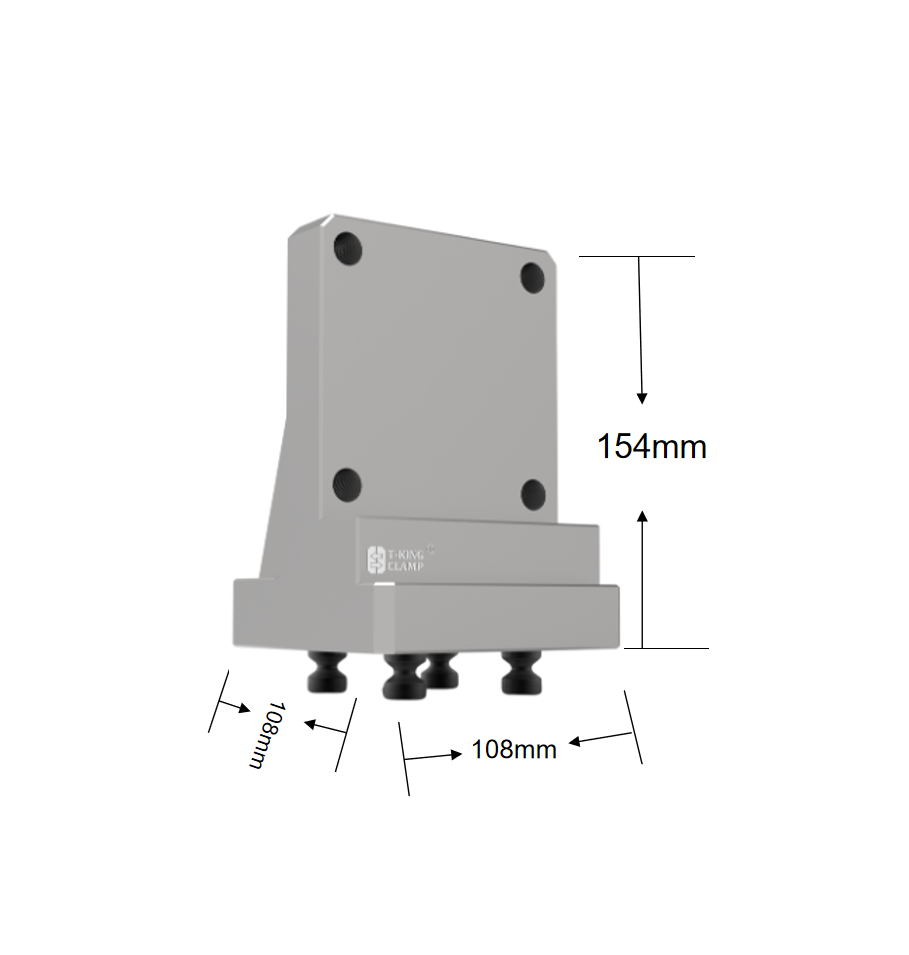

外形尺寸Size: 134*127*177 mm
重复定位精度≤ 5 μm
Repeatability ≤ 5 μm
配合∅16拉钉使用
Compatible with Pull ∅16
拉钉间距:52mm
52mm Pull Stud Spacing
分度 Indexing: 4 x 90 °
扭矩 Torque:30Nm
建议配合TV80、Mini 48虎钳使用
Compatible with Self Centering Vise TV80、Mini 48
卓越性能
直角座设计,坚固精巧,最大化利用机床空间
数秒内更换夹具,重复定位精度≤ 0.005mm
T-king 快换系统不仅具有高精度,而且可以承受极大的荷载
与T-king 虎钳配合使用实现精确的快换和定位
快换装置上的拉钉也可以安装在其他虎钳、工装甚至直接安装在工件上,实现高精度快换功能
T-king快换系统为加工中心提供多功能、高柔性的工件夹持方案
