编号:TQ52-0002

品名:C52 手动快换卡盘

主要参数

材料:不锈钢

Material: INOX

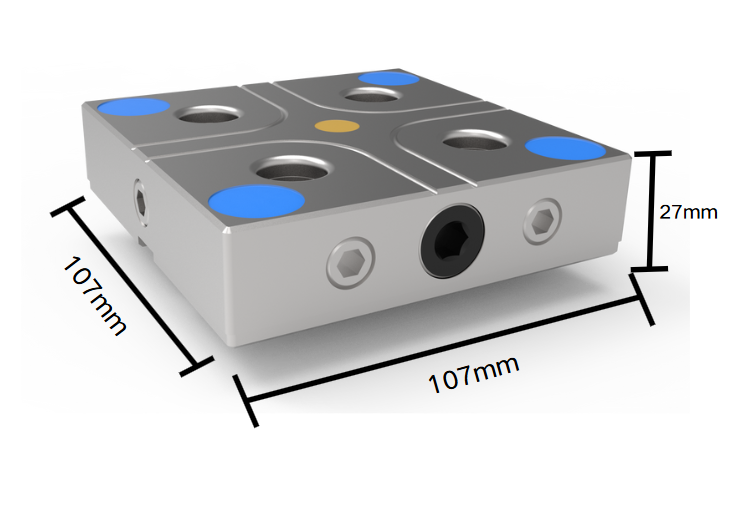

外形尺寸 Size: 107*107*27mm

重复定位精度≤ 5 μm

Repeatability ≤ 5 μm

配合∅16拉钉使用

Compatible with Pull ∅16

拉钉间距:52mm

52mm Pull Stud Spacing

分度 Indexing: 4 x 90 °

扭矩 Torque:30Nm



建议配合TV80、Mini 48虎钳使用

Compatible with Self Centering Vise TV80、Mini 48

卓越性能

27mm超薄设计,107*107mm的紧凑空间,坚固精巧,最大化利用机床空间

数秒内更换夹具,重复定位精度0.005mm

与T-king 虎钳配合使用实现精确的快换和定位

快换装置上的拉钉也可以安装在其他虎钳、工装甚至直接安装在工件上,实现高精度快换功能

T-king快换系统为加工中心提供多功能、高柔性的工件夹持方案

可选配件

∅ 16拉钉

使用拉钉,实现虎钳和T-king 手动零点定位系统的快速定位、夹紧。

1种 可选类型



参考图片

订购编号

外形尺寸

特性

适用于

TQ52-1001

16*37 mm

定位夹紧 TV80,Mini48 虎钳
