让机床的每一分钟更有价值
EVERY MINUTE FOE MORE
编号:TM130-0005
品名:MTS四联零点卡盘

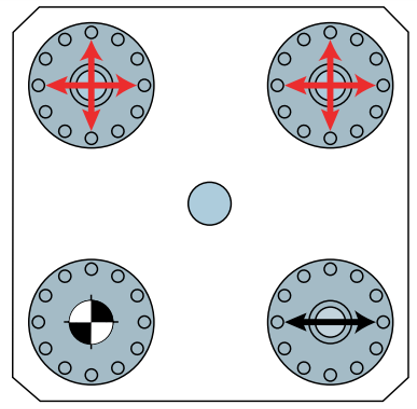

MTS共有三类拉钉
There are three types of spigot for MTS
主要参数
技术参数 |
MTS气动卡盘 |
重复定位精度 |
<0.005mm |
托板转位 |
4x 9 0 ° |
夹紧 |
弹簧弹力 |
打开压力 |
6 bar |
过程监控 |
气动 |
夹紧力 |
8000N/卡盘 |
订购编号 |
产品名称 |
规格描述(支持定制) |

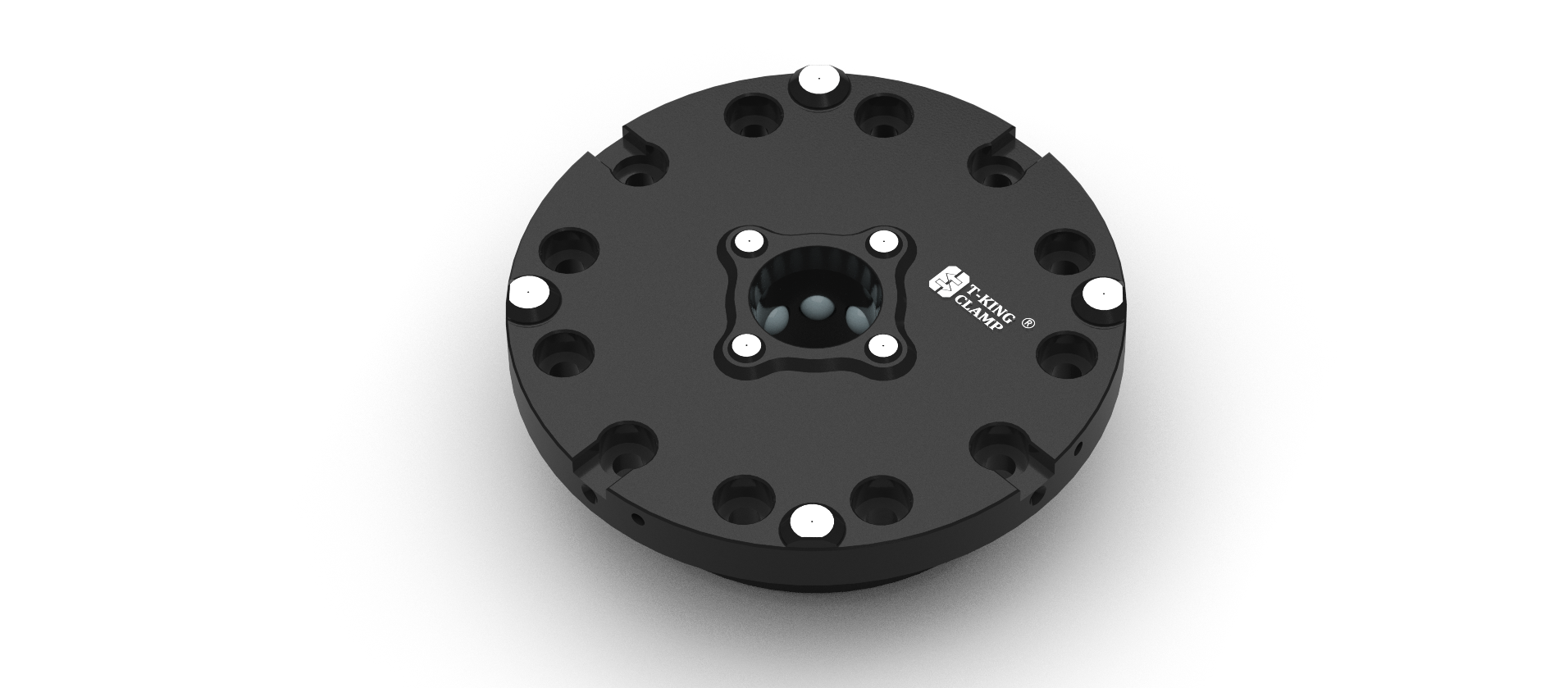

TM130-0001 |
MTS 单中心零点卡盘 |
底板尺寸≤180*140*45mm |
TM130-1001 |
MTS定位拉钉 |
包含:1个定位拉钉 |
TM130-0010 |
MTS单中心零点铝托板 |
托板尺寸≤L250*250W*48H mm |
TM130-0011 |
MTS单中心零点钢托板 |
托板尺寸≤L250*250W*48H mm |

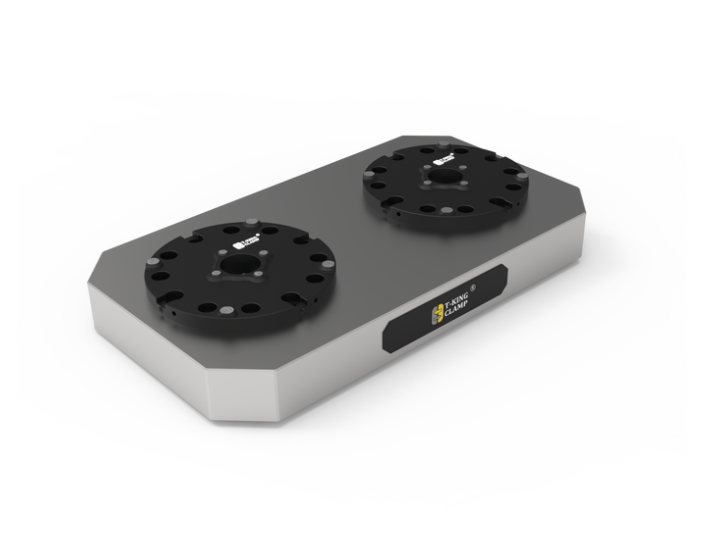

TM130-0002 |
MTS 两联零点卡盘 |
底板尺寸≤L360*W200*H40mm,安装距离200mm |
TM130-0012 |
MTS 两联铝托板 |
托板尺寸L398*W198*H48mm,安装距离200mm |
TM130-0013 |
MTS 两联钢托板 |
托板尺寸L398*W198*H48mm,安装距离200mm |
TM130-0003 |
MTS 两联零点卡盘 |
底板尺寸≤L410*W200*H40mm,安装距离250mm |
TM130-0014 |
MTS 两联铝托板 |
托板尺寸L398*W198*H48mm,安装距离250mm |
TM130-0015 |
MTS 两联钢托板 |
托板尺寸L398*W198*H48mm,安装距离250mm |
TM130-1004 |

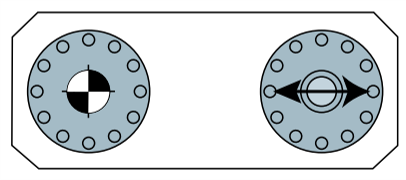

MTS 两联拉钉套装 |
包含:1个定位拉钉,1个补偿拉钉 |

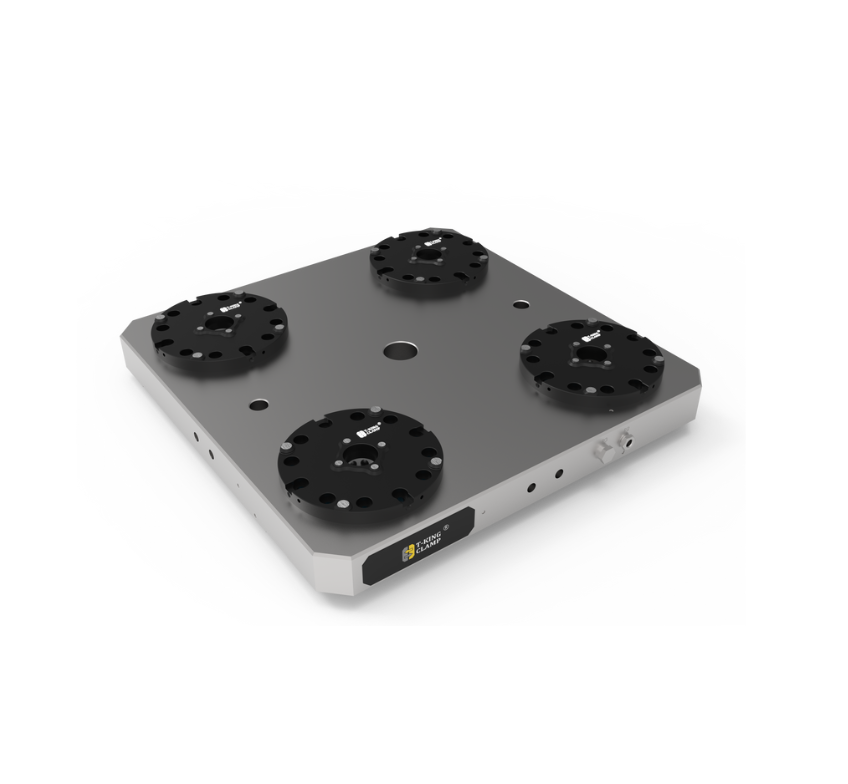

TM130-0004 |
MTS 四联零点卡盘 |
底板尺寸≤L360*W360*H40mm,安装距离200mm |
TM130-0016 |
MTS 四联铝托板 |
托板尺寸L398*W398*H48mm,安装距离200mm |
TM130-0017 |
MTS 四联钢托板 |
托板尺寸L398*W398*H48mm,安装距离200mm |
TM130-0005 |
MTS 四联零点卡盘 |
底板尺寸≤L410*W410*H40mm,安装距离250mm |
TM130-0018 |
MTS 四联铝托板 |
托板尺寸L498*W498*H48mm,安装距离250mm |
TM130-0019 |
MTS 四联钢托板 |
托板尺寸L498*W498*H48mm,安装距离250mm |
TM130-1005 |
MTS 四联拉钉套装 |
包含:1个定位拉钉,1个补偿拉钉,2个夹紧拉钉 |

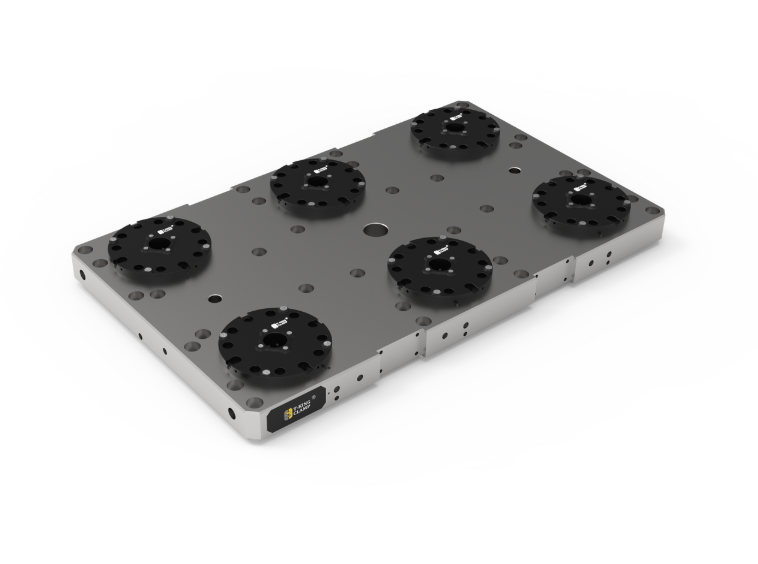

TM130-0006 |
MTS 六联零点卡盘 |
底板尺寸≤L560*W360*H40mm,安装距离200mm |
TM130-0020 |
MTS 六联铝托板 |
托板尺寸L600*W400*H57mm,安装距离200mm |
TM130-0021 |
MTS 六联钢托板 |
托板尺寸L600*W400*H57mm,安装距离200mm |
TM130-0007 |
MTS 六联零点卡盘 |
底板尺寸≤L660*W410*H40mm,安装距离250mm |
TM130-0022 |
MTS 六联铝托板 |
托板尺寸L800*W600*H57mm,安装距离250mm |
TM130-0023 |
MTS 六联钢托板 |
托板尺寸L800*W600*H57mm,安装距离250mm |
TM130-1006 |
MTS 六联拉钉套装 |
包含:1个定位拉钉,1个补偿拉钉,4个夹紧拉钉 |
TM130-0008 |
MTS 八联零点卡盘 |
底板尺寸≤L760*W360*H40mm,安装距离200mm |
TM130-0024 |
MTS 八联铝托板 |
托板尺寸L800*W400*H57mm,安装距离200mm |
TM130-0025 |
MTS 八联钢托板 |
托板尺寸L800*W400*H57mm,安装距离200mm |
TM130-0009 |
MTS 八联零点卡盘 |
底板尺寸≤L910*W410*H40mm,安装距离250mm |
TM130-0026 |
MTS 八联铝托板 |
托板尺寸L1000*W600*H57mm,安装距离250mm |
TM130-0027 |
MTS 八联钢托板 |
托板尺寸L1000*W600*H57mm,安装距离250mm |
TM130-1007 |
MTS 八联拉钉套装 |
包含:1个定位拉钉,1个补偿拉钉,6个夹紧拉钉 |
